Inspección RETIE Subestación tipo Poste 150kVA

Mediante este articulo se presentan los resultados del proceso de inspección RETIE llevado a cabo en la subestación tipo poste de 150 kVA llamada "Santa Helena TRF01" donde se arrojaron las siguientes no conformidades de acuerdo a los lineamientos del reglamento técnico de instalaciones eléctricas y sus actualizaciones vigentes:

1. (RETIE - 24-3-d, j, RETIE - 20-14-2-c, d, f, NTC 2050 - 280-12) La instalación de los DPS's se debe realizar sobre la carcasa del trafo y muy cerca de los bujes de MT dejando los pases más cortos posibles entre DPS y buje y entre el terminal de descarga del DPS y la cuba del trafo (max 50 cm).

2. (RETIE 20.6-a) Las partes de canalizaciones que estén expuestas a la vista, deben marcarse en franjas de color naranja de al menos 10 cm de ancho para distinguirlas de otro usos.

3. (RETIE 20.23.1.4 NTC 2050 110-21) Los rótulos de todo tablero además de contener la información del fabricante deben contar con los valores de tensión, corriente, potencia, # de Fases para los que fue fabricado en un material lo suficientemente durable para que soporten condiciones ambientales.

4. (RETIE 20.6.1.2-h) No se deben instalar tuberías no metálicas livianas expuestas ni en cielos falsos solo se admiten si van embebidas en concreto o en materiales resistentes al fuego mínimo 15 minutos.

5. (RETIE 25.7.2-n) En toda cámara de inspección deben quedar identificados tanto los circuitos como las fases de los mismos.

6. (NTC 2050 - 110-16-d, 110-34-d) El nivel mínimo de iluminación debe ser de 100 Lux frente a todos los espacios de trabajo alrededor de los tableros en interiores esta iluminación no debe depender solo de iluminación automática.

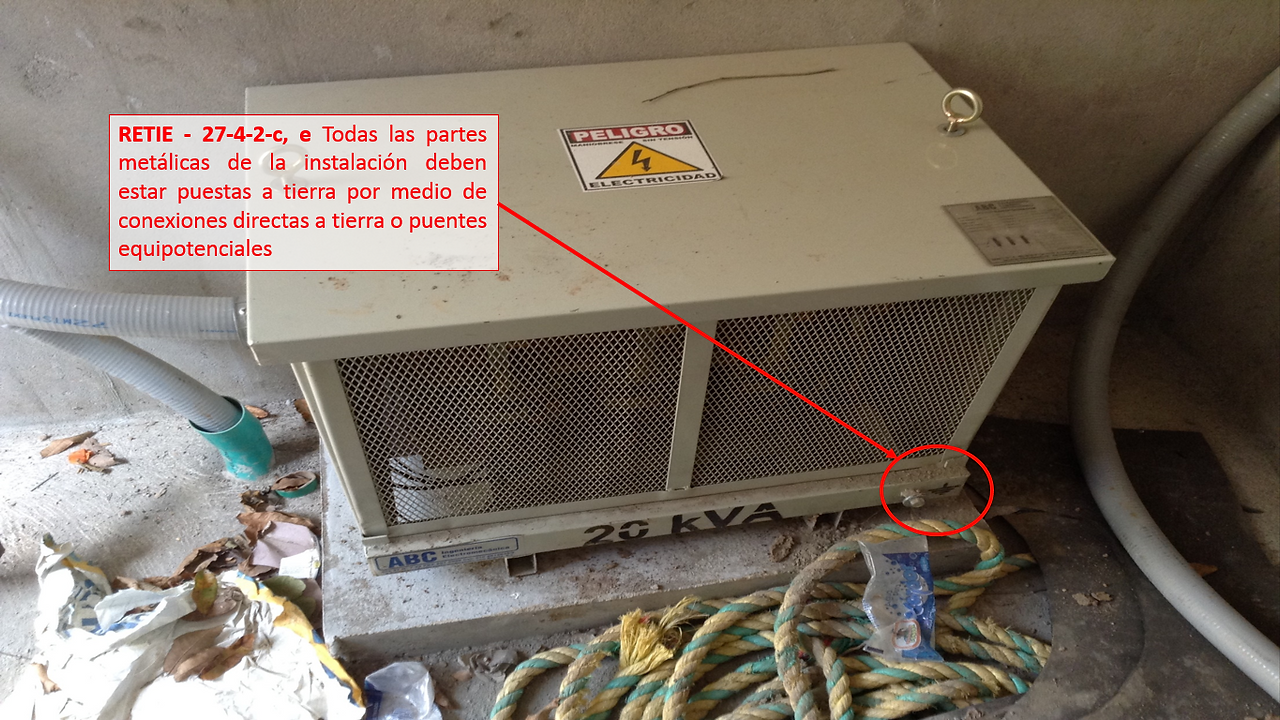

7. (RETIE - 27-4-2-c, e) Todas las partes metálicas de la instalación deben estar puestas a tierra por medio de conexiones directas a tierra o puentes equipotenciales.

8. (RETIE - 20-23-1-4, NTC 2050 - 225-8-d) Todo tablero en baja tensión debe contar con un diagrama unifilar actualizado y un directorio de circuitos rotulados de manera clara, permanente y legible en material legible acorde a las condiciones ambientales.

9. (RETIE - 6-1-1, 6-2-1, NTC 2050 - 230-203, 110-17) Todos los cuartos eléctricos, celdas, puertas, subestaciones y equipos energizados deben tener señales de riesgo eléctrico.

10. (RETIE - 20-23-4-e RETIE - 20-23-1-2-f) Los cables nunca deben atravesar los barrajes del tablero, se deben figurar sin prejuicio del radio de curvatura. Los tableros deben permitir el espacio suficiente para los terminales y curvaturas de los conductores.

11. (RETIE - 6-1-1, 6-2-1, NTC 2050 - 230-203, 110-17) En los tableros de distribución de baja tensión debe haber un frente muerto con señal de peligro, de tal forma que las partes energizadas solo sean accesibles mediante herramienta.

12. (RETIE - 20-23-4-o) Verificar que no se encuentren objetos extraños que puedan impedir la operación del tablero (restos de cable, tuercas, tornillos, etc).

13. (NTC 2050 - 110-12) La organización del cableado dentro de un tablero debe realizarse de manera adecuada, limpia y profesional.

14. (NTC 2050 - 250-33, 53-b, 54, RETIE - 20-23-4-o) Los tableros, armarios, cajas de medidor deben estar equipotencialmente puestos a tierra tanto carcasas como puertas a través de puentes y que alrededor de las conexiones se halla removido la pintura para buena conexión.

Gracias por su atención.
